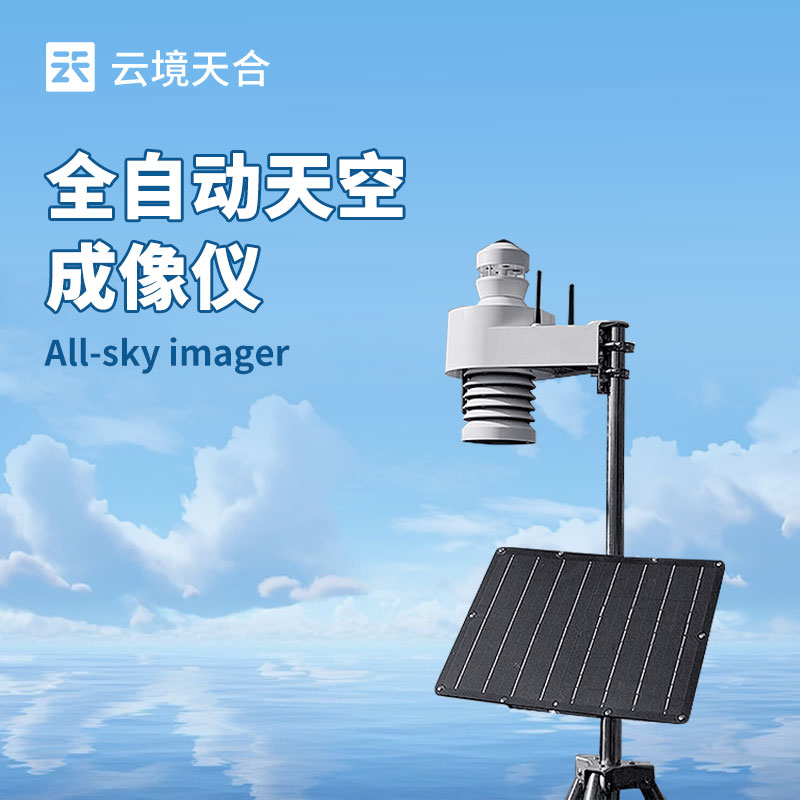

全天空成像儀百科知識：擁有超大可視角度，為天空環境監測提供影像資料【型號推薦：TH-TK2，物聯網一體化設備，云境天合支持定制服務】全天空成像儀憑借其超廣角光學設計與智能圖像處理技術，成為天空環境監測領域的關鍵設備。其核心采用魚眼鏡頭架構，通過特殊曲面鏡片組實現接近全天空的視野覆蓋，配合高動態范圍成像傳感器，可同步捕獲紅、綠、藍三波段可見光信息，完整記錄從地平線到天頂的云層分布、天空亮度變化及特殊氣象現象。設備內置的實時校正算法可自動消除鏡頭畸變與大氣散射干擾，結合紅藍波段散射特性差異，精準區分晴空與云層區域，并通過深度學習模型識別積云、層云等不同云態特征。其搭載的太陽跟蹤裝置能動態調整拍攝角度，避免直射光損傷傳感器，配合防雨雪、溫控模塊等環境適應設計，確保在高溫、沙塵、雨雪等條件下穩定運行。該設備不僅可生成24小時連續天空動畫，還能通過云層運動軌跡分析預測天氣變化，為氣象研究、航空安全及太陽能資源評估提供高時空分辨率的影像支撐。

一、概述

隨著自然科學的發展，云的觀測持續被重視。在早期，對于云的觀測，需要專業人員通過肉眼來觀測，手動記錄觀測結果，觀測結果準確程度因觀測人的經驗和技術水平不同存在很大差異。為了降低人力成本、提高觀測精度，實現無人值守的對天空全天候自動觀測，逐漸用全天空成像儀替代了人工觀測，全天空成像儀配合機器深度學習算法的運用，極大的提高了云的自動化觀測程度，增強了人們對太陽能資源的研究和利用能力。

二、功能說明

全天空成像儀為我司自主研制的新一代全自動、全色彩天空成像設備，該設備擁有220°超大可視角度，通過IOT智能網絡技術，能夠把實時獲取的圖像信息和氣象數據傳輸到后端計算中心，數據經質控、AI圖像識別模型處理后，將實時圖像數據、云的覆蓋率、透光率及附加的天氣數據通過多種形式提供給用戶終端。

三、硬件規格參數

圖像傳感器：1/2.7"Progressive Scan CMOS 500萬像素（默認200萬輸出，200萬，300萬，500萬三擋可通過云端遠程調整）

最di照度：彩色：0.01Lux F1.2

圖像信噪比：≥50dB(AGC OFF)

寬動態范圍：≥80dB

最大圖像分辨率：2592×1944

支持圖像分辨率：2592×1944/2560×1920/2048×1536/1080P(1920×1080)

鏡頭視角：約220°全魚眼

焦距（Focal length）：2.8mm

通光孔徑（Aperture）：F1.8

輸入電壓范圍：11~13.5VDC，標準輸?電壓：12VDC（支持適配器與太陽能兩種供方式）

整機大功耗不超過10W，平均功耗6.5W

網絡通訊方式：4G

溫濕度傳感器：

溫度：傳感器精度±0.3℃，精度適用量程0℃~65℃，使用范圍-20℃~55℃

濕度：傳感器精度±3%RH，精度適用量程10%RH~90%RH，使用范圍0%RH~100%RH

大氣壓傳感器：傳感器精度±1hpa量程300hpa~1100hpa

工作溫度-20℃~55℃

按鍵：

電源按鍵：開機/關機

設置鍵：設備運行狀態中，按下后等待一段時間，設備進入藍牙模式，用于用戶綁定和重設網絡

指示燈：

開機：黃燈長亮不超過5s

藍牙模式：紅燈綠燈，每秒間斷閃爍

運行狀態：4G網絡模式，每10s綠燈閃一次

網絡無可用：紅燈閃爍30秒

天氣數據和圖像采樣頻率可調，快1分鐘上傳一次

產品材質：PC

外部尺寸（長寬高）：305x175x330mm

防水等級：IP55

產品重量：2kg

安裝方式：立桿

單套配置清單
